兽药追溯全覆盖之后，赋码质量成了产线上最容易被“卡脖子”的环节。码喷歪了、模糊了、缺墨了——这些看似“小问题”在高速产线上会被迅速放大：识别率下降、采集校验失败、关联数据断裂，严重时整批产品需要返工。靠人工抽检？每分钟几百上千件的产线速度，人眼根本跟不上。

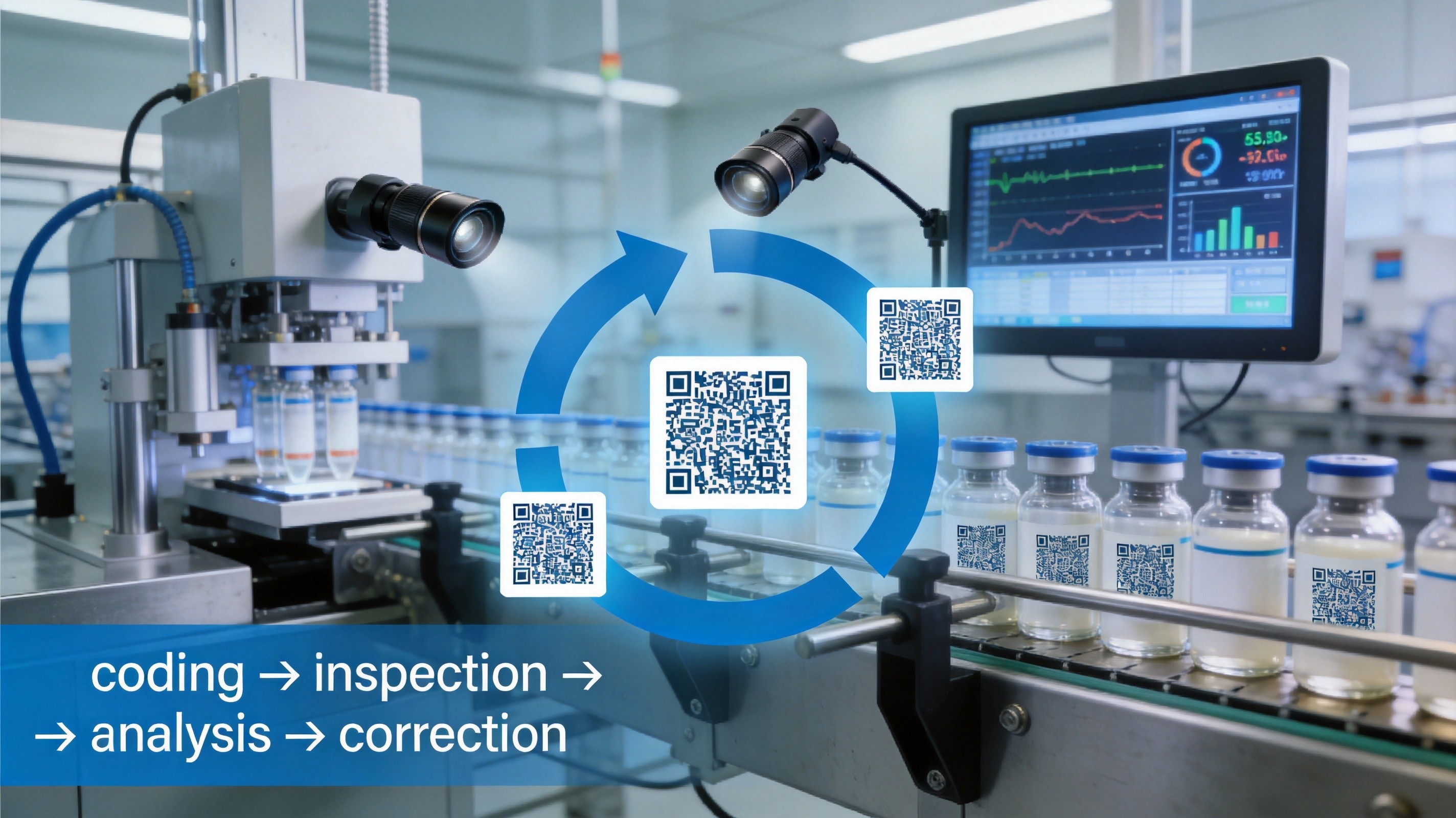

解决方案是赋码精度闭环控制技术——用机器视觉实时检测赋码质量，再将检测结果反馈给赋码设备进行参数自动校正，形成“赋码→检测→分析→校正”的闭环。这套系统不是简单的“检测+报警”，而是一套能自主调参、持续优化的智能控制回路。
本文从闭环控制的技术原理出发，拆解每个环节的实现逻辑，结合硕创科技在兽药追溯产线的工程经验，聊聊这套系统到底是怎么让赋码质量“稳得住”的。
一、为什么要做闭环控制？开环赋码的三大痛点
传统产线的赋码系统是“开环”的——设定好参数就开始喷，中间不管喷得怎么样，直到最后质检环节才发现问题。这种模式在低速产线上勉强能用，但在兽药行业普遍100-300瓶/分钟的高速产线上，暴露出三个核心痛点：
| 痛点 | 表现 | 后果 |
|---|---|---|
| 漂移不可控 | 喷头温度变化、墨水黏度下降、产线振动——赋码参数会随时间漂移 | 开机合格、运行中逐渐出现模糊/偏移/缺墨 |
| 发现滞后 | 人工抽检间隔通常15-30分钟，问题码已经大量产生 | 批量返工、追溯数据断裂、影响交货周期 |
| 调整靠经验 | 参数调整依赖操作员经验，缺乏量化依据 | 调参不准、反复试错、换班后质量波动 |
闭环控制的核心逻辑就是：不等问题积累到批量才处理，而是在每一个码喷出后立即检测、立即分析、立即校正，把偏差控制在萌芽阶段。
二、闭环控制系统架构：四层协同
一套完整的赋码精度闭环控制系统，从底层到上层分为四个协同层级：
第1层：赋码执行层
负责在兽药包装上喷印追溯二维码、批次号、有效期等信息。赋码方式包括热发泡喷墨（TIJ）、激光打标、UV喷码等。每种方式的精度特性不同，闭环控制的策略也不同：
- 热发泡喷墨：对温度和墨水黏度敏感，需要监控喷头温度和墨水状态
- 激光打标：对功率衰减和聚焦距离敏感，需要监控激光功率和焦距偏移
- UV喷码：对喷头压力和UV固化能量敏感，需要监控喷墨量和固化效果
第2层：视觉检测层
赋码完成后，产品立即经过硕创西林瓶视觉检测机或在线视觉检测工位，由工业相机以高分辨率拍摄二维码图像，通过图像处理算法进行质量评估。
检测层的核心任务不只是“合格/不合格”的二值判断，而是输出量化的质量指标：
| 质量指标 | 技术含义 | 典型阈值 |
|---|---|---|
| 对比度（Contrast） | 码区域与背景的光学反射差异 | ≥0.55（ISO/IEC 15415标准） |
| 调制比（Modulation） | 符号反差与最理想反差的比值 | ≥0.40 |
| 缺陷度（Defects） | 单元格完整性偏差 | ≤0.40 |
| 解码度（Decodability） | 符号一致性偏差 | ≤0.50 |
| 位置偏移量 | 码在包装上的实际位置偏差 | ≤±0.5mm |
| 尺寸偏差 | 码的实际尺寸与设计尺寸差异 | ≤±2% |
这些量化数据是闭环控制的“感知输入”——没有精确的质量量化，就没有精确的参数校正。
第3层：分析与决策层
这是闭环控制系统的“大脑”。它接收视觉检测层输出的连续质量数据流，执行两类分析：
① 实时异常检测
对每一个码的质量指标进行即时判断。如果某个指标超出控制限，立即触发报警并启动参数校正。实时检测的响应时间通常在毫秒级别——也就是说，一个不合格码被检测到的瞬间，校正指令就已经发出去了。
② 趋势分析与预测
对连续N个码（通常取最近50-200个）的质量指标做统计过程控制（SPC）。通过分析质量指标的变化趋势和漂移方向，在指标真正超限之前就提前做出预校正。比如：对比度在过去100个码中持续下降，虽然当前值还在合格范围内，但按照下降速度推算，20个码后就会超限——系统在“出问题之前”就主动调整参数。
第4层：反馈执行层
决策层输出校正指令后，反馈执行层将指令转化为赋码设备的具体参数调整动作：
- 对比度不足 → 增大喷墨量或提高激光功率
- 位置偏移 → 调整喷头的X/Y坐标偏移量
- 尺寸偏差 → 调整缩放比例或焦距
- 调制比下降 → 清洁喷头或调整墨水供给压力
三、实时反馈校正的技术实现
从检测到校正的完整闭环，涉及三个关键的技术环节：
3.1 高速图像采集与处理
兽药产线速度通常在100-300瓶/分钟，换算到每个码的检测时间窗口只有200-600毫秒。在这几百毫秒内，系统需要完成：图像采集 → 预处理 → 二维码定位 → 质量检测 → 指标计算 → 结果输出。这要求图像处理算法有极高的执行效率。
硕创科技在视觉检测系统中采用FPGA硬件加速方案，将图像预处理和二值化运算卸载到FPGA芯片上执行，CPU只负责质量检测算法和指标计算，整体检测时间控制在50ms以内，为后续的反馈校正留出了充足的时间余量。
3.2 PID控制算法
参数校正不是简单的“缺多少补多少”。如果校正过度，可能导致下一个码的质量从“偏低”变成“偏高”——矫枉过正同样不合格。硕创科技采用经典PID（比例-积分-微分）控制算法进行参数调整：
| PID参数 | 作用 | 工程意义 |
|---|---|---|
| P（比例） | 根据当前偏差大小调整校正量 | 偏差越大，校正力度越大；偏差越小，校正越温和 |
| I（积分） | 根据历史累计偏差消除稳态误差 | 消除长期运行导致的系统性漂移 |
| D（微分） | 根据偏差变化率抑制超调 | 防止校正过度，使参数平滑收敛到目标值 |
PID参数的整定需要根据具体赋码设备的响应特性来调——不同品牌、不同型号的喷头，其参数响应曲线差异很大。这也是为什么闭环控制系统需要和赋码设备做深度适配，不是简单套用一个通用算法就能搞定的。
3.3 SPC统计过程控制
除了PID实时校正，闭环系统还内置SPC统计过程控制模块，用于长期质量趋势管理：
- X̄-R控制图：实时监控质量指标的均值和极差，判断过程是否处于统计受控状态
- CPK过程能力指数：量化赋码过程的能力水平，CPK≥1.33表示过程能力充分
- 趋势预警：当质量指标呈现连续上升或下降趋势时（即使还在合格范围内），提前触发预校正
四、闭环控制与采集关联的协同
赋码精度闭环控制不是孤立运行的——它需要和赋码采集关联一体机深度协同。协同逻辑如下：
- 赋码执行：按批次计划喷印追溯码
- 视觉检测：检测码质量并输出量化指标
- 闭环校正：根据检测结果自动调整赋码参数
- 采集校验：采集合格码的数据，建立产品-码关联关系
- 剔除不合格品：将检测不合格的码对应的产品自动剔除，不参与关联
这个协同流程的关键点在于：只有经过视觉检测合格的码，才会被采集关联系统纳入关联数据。不合格品被自动剔除，从物理层面防止“问题码”进入追溯链条。这也是兽药追溯数据完整性保障的技术基础之一。
五、闭环控制的工程挑战与应对
理论闭环控制逻辑清晰，但工程落地中会遇到不少实际挑战：
| 挑战 | 技术难点 | 硕创的应对方案 |
|---|---|---|
| 多设备通信延迟 | 赋码设备、视觉检测、控制系统的通信延迟影响闭环响应速度 | 采用工业以太网+硬件触发，端到端延迟控制在10ms以内 |
| 不同墨水的响应差异 | 水性墨水、UV墨水、溶剂型墨水的干燥特性和附着力不同，校正策略需差异化 | 建立墨水特性参数库，切换墨水类型时自动加载对应的PID参数组 |
| 产线振动干扰 | 高速产线的机械振动导致赋码位置偏移 | 在检测数据中分离系统性偏移和随机振动偏移，只对系统性偏移做校正 |
| 多品种快速切换 | 同一条产线频繁更换产品规格，每次切换都需要重新适配参数 | 建立产品规格参数库，切换时一键加载，减少换线调试时间 |
六、闭环控制的长期价值：从“不出问题”到“持续优化”
闭环控制系统运行一段时间后，积累的质量数据本身就是一种宝贵资产：
- 设备健康度评估：通过分析长期质量数据趋势，判断喷头寿命、墨水批次质量、设备机械状态
- 工艺参数优化：基于历史数据找到每种产品的最优赋码参数组合，减少对操作员经验的依赖
- 供应商评价依据：不同批次墨水的赋码表现可以量化对比，为采购决策提供数据支撑
- 合规证据链：完整的质量监控记录为GMP飞检提供“赋码质量持续受控”的客观证据
常见问题（FAQ）
Q1：闭环控制系统对已有的赋码设备能加装吗？
可以。闭环控制系统分为视觉检测模块和控制反馈模块两部分。视觉检测模块作为独立工位在赋码设备下游安装，控制反馈模块通过标准通信接口（如Modbus TCP、EtherCAT）与赋码设备对接。如果现有赋码设备不支持外部参数调节接口，闭环系统仍然可以做到实时检测+自动剔除不合格品，只是反馈校正需要人工执行。
Q2：闭环控制的响应速度能满足多高的产线速度？
硕创科技的视觉检测+闭环校正系统已在300瓶/分钟的产线上稳定运行。检测环节50ms内完成，校正指令下发延迟≤10ms。对于更高速的产线（如500瓶/分钟以上），可以通过增加检测工位或采用多相机并行方案来保证每个码都被检测到。
Q3：闭环控制和计算机化系统验证是什么关系？
闭环控制系统作为影响赋码质量和追溯数据完整性的关键系统，属于兽药GMP计算机化系统验证的范围内。验证时需要特别关注PID控制算法的参数整定记录、SPC控制图的受控状态证明、以及异常情况下的人工干预记录和偏差处理。
Q4：闭环控制能处理突然的喷头故障吗？
可以。闭环系统设有三级响应机制：一级——参数微调（PID自动校正）；二级——报警提示（质量指标接近控制限时通知操作员）；三级——自动停机（质量指标严重超限且校正无效时，系统自动停止产线并剔除不合格品，防止问题码继续流出）。
Q5：闭环控制系统的数据能上传到追溯平台吗？
可以。闭环系统记录的质量数据（包括每个码的检测指标、校正记录、SPC统计结果）可以通过标准接口上传至追溯管理平台，作为赋码质量的客观证据留存。这些数据在GMP飞检时可以快速调取，证明赋码过程处于受控状态。
