随着农药产品质量追溯要求的日益严格，农药企业产线改造成为行业焦点。在高速生产环境下，如何保证二维码采集率、关联准确率与数据完整性，成为技术实施的核心挑战。本文将从技术架构角度，深入解析农药产线二维码采集关联一体机的硬件架构、图像采集方案、码制生成与关联逻辑、产线集成接口设计，以及与追溯平台的数据对接协议。

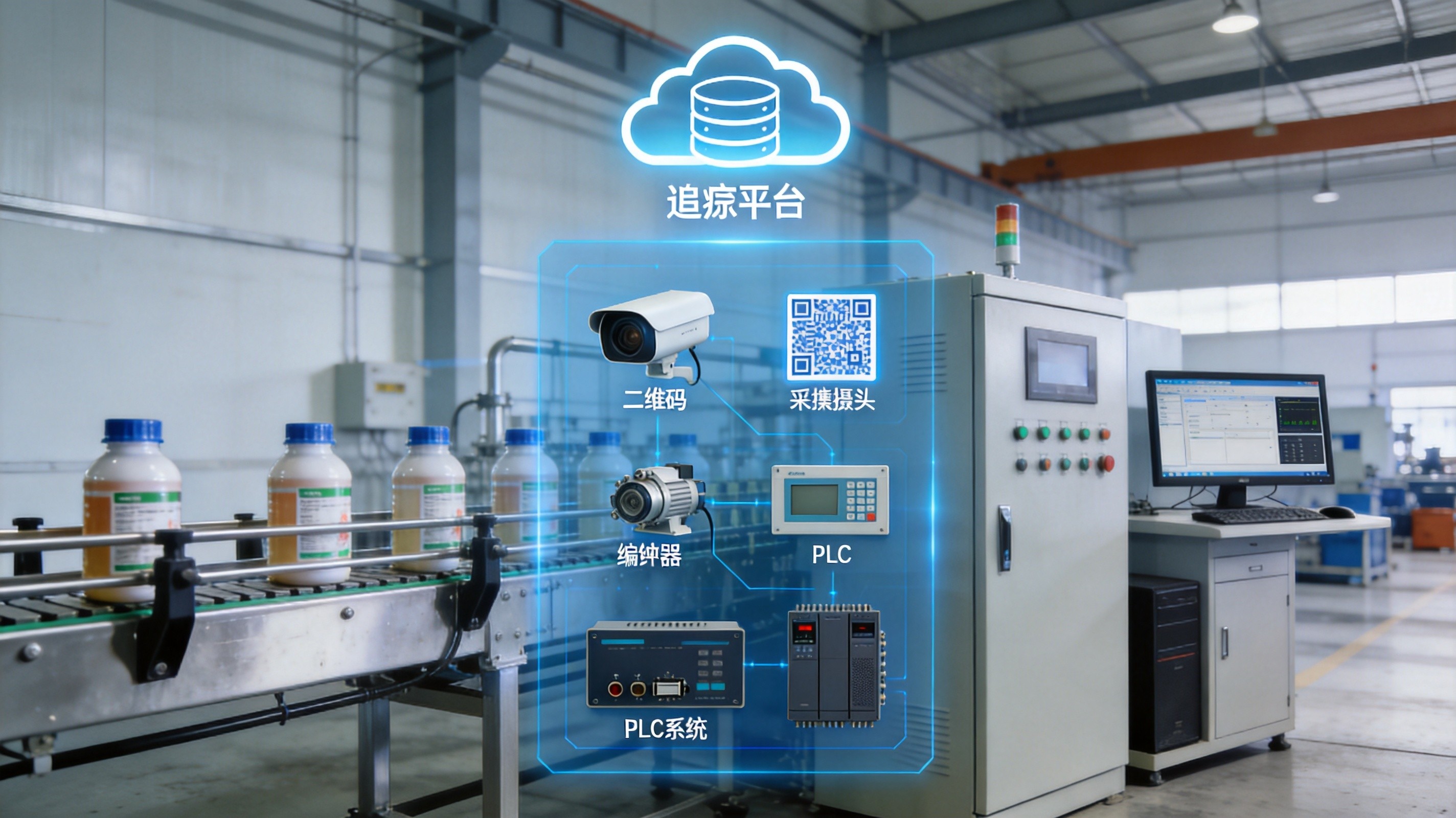

一、系统硬件架构设计
农药产线二维码采集关联一体机采用工业级一体化设计，将图像采集、编码处理、数据关联与通信模块集成于单一设备单元。硬件架构主要包含以下核心组件：
1.1 工业视觉采集单元
采用高分辨率工业相机配合C-mount镜头，配备专用光源系统。相机选型需根据产线速度确定：对于120瓶/分钟以下的中速产线，采用500万像素相机即可满足需求；对于超过200瓶/分钟的高速产线，建议选用1200万像素以上高速相机，并配合线扫描方案以消除运动模糊。
1.2 主控计算单元
主控单元采用工业级嵌入式计算机，搭载Intel Core i5/i7处理器或同等性能ARM架构芯片。关键配置包括：8GB以上运行内存、256GB工业级SSD存储、千兆以太网接口，以及RS485/RS232工业串口。主控单元负责协调各模块工作，完成图像处理、码制解析与数据关联运算。
1.3 编码器同步模块
编码器模块通过采集产线传送带的脉冲信号，实现视觉采集与物理位置的精确同步。当产线速度波动时，系统自动调整曝光时间与补光强度，确保不同批次产品的二维码图像质量一致性。
二、图像采集与预处理方案
农药包装表面材质多样，包括金属罐、玻璃瓶、塑料瓶等，二维码印刷方式涵盖激光雕刻、油墨喷印与贴标工艺。这种多样性对图像采集系统提出了较高要求。
2.1 自适应光源系统
采用多角度LED阵列光源，支持明场、暗场与漫反射三种照明模式。系统根据首次采集的图像质量自动评估包装材质与二维码印刷类型，动态调整光源角度与亮度参数。对于反光较强的金属表面，自动切换至低角度暗场照明模式。
2.2 图像预处理流水线
原始图像依次经过以下处理流程：畸变校正 → 灰度变换 → 滤波降噪 → 对比度增强 → 二值化处理 → 形态学运算。预处理算法在主控单元的GPU加速下执行，单帧处理时间可控制在10ms以内。
三、码制生成与关联逻辑
农药二维码采用GB/T 18284-2000《快速响应矩阵码》国家标准规定的QR码格式。每枚二维码承载的数据结构包含：产品编码、生产批次、灌装日期、有效期及序列号等信息。
3.1 二维码生成机制
农药产线二维码采集关联一体机支持本地生成与云端下发两种码源模式。本地生成模式下，系统根据预设编码规则实时生成唯一二维码，通过激光打标或喷印设备赋码；云端下发模式则通过API接口向追溯平台请求码段，经解密验证后执行赋码操作。
3.2 产线级关联算法
关联准确率是衡量系统性能的核心指标。系统采用"时间戳+编码器位置+相机触发"三重校验机制：
- 时间戳校验：为每个二维码分配精确到毫秒的采集时间戳
- 位置校验：通过编码器脉冲计数确定产品在传送带上的精确物理位置
- 触发校验：相机采集触发信号与二维码位置信息交叉验证
当三重信息一致时，系统确认关联有效；对于信息冲突的情况，自动标记并进入人工复核队列，确保数据零差错。
四、产线集成接口设计
农药产线二维码采集关联一体机提供标准化集成接口，支持与主流PLC控制系统对接。
4.1 通信协议支持
设备支持Modbus TCP/RTU、OPC UA、Profinet、EtherNet/IP等工业通信协议。通过协议转换网关，可与西门子S7系列、三菱FX系列、欧姆龙CJ系列等主流PLC实现无缝对接。
4.2 信号交互定义
• DI[0]: 产线运行状态检测
• DI[1]: 产品到位触发信号
• DI[2]: 紧急停机信号
• DO[0]: 采集完成确认
• DO[1]: 关联成功信号
• DO[2]: 异常告警输出
4.3 产线联动策略
系统支持剔除联动功能：当二维码读取失败或关联异常时，通过IO信号向PLC发送剔除指令，驱动气动剔除装置将问题产品从产线分离。整个响应延迟小于100ms，满足高速产线的实时性要求。
五、追溯平台数据对接协议
农药产线二维码采集关联一体机通过HTTPS RESTful API与追溯平台进行数据交互。
5.1 数据上传协议
采集与关联数据以JSON格式封装，单次请求可批量上传1000条记录。API接口定义如下：
POST /api/v1/correlation/batch
Headers: Authorization: Bearer {token}
Body: { "factory_id": "xxx", "line_id": "xxx", "records": [...] }
5.2 数据完整性保障
为确保数据安全传输，系统采用断点续传与数据加密机制。当网络中断时，本地缓存自动启用，恢复连接后从断点继续上传；传输过程采用TLS 1.3加密，防止数据泄露。
六、技术选型建议
农药企业在进行产线改造时，需根据实际产能与预算进行技术选型：
- 中低速产线（60-120瓶/分钟）：推荐500万像素面阵相机方案，设备成本较低，部署周期短
- 高速产线（120-200瓶/分钟）：推荐1200万像素面阵相机或线扫描相机方案，采集率更有保障
- 超高速产线（200瓶/分钟以上）：建议采用多相机分布式采集架构
硕创科技作为专业的农药二维码软硬件一体化服务商，提供从方案设计、设备选型、安装调试到运维支持的全流程服务。针对不同类型的农药生产线，我们可提供定制化的技术解决方案，帮助企业实现追溯码采集率与关联准确率的显著提升。
如需了解更多技术细节，欢迎访问硕创科技官网或联系我们的技术团队获取专业咨询。
